空气输送斜槽是一种用于输送干燥粉状物料的气力输送设备。在水泥工业中常用于输送水泥和生料粉。空气输送斜槽在输送物料中因为、没有转动部件，易于维护，密封性好，无噪音，操作安全可靠，耗电少，改变输送方向方便，并能多点喂料和多点卸料而得到广泛的应用。空气输送斜槽的主要构件是透气层，空气输送斜槽采用PETS-6(涤纶)型合成纤维织物，是一种新型透气型，它具有耐高温(可达150℃)，耐腐蚀、耐磨损、吸湿性低、重量轻、表面平整、使用寿命长等优点。


二、技术性能
输送物料：含水量≤1%，温度≤150℃的干燥的粉状物料

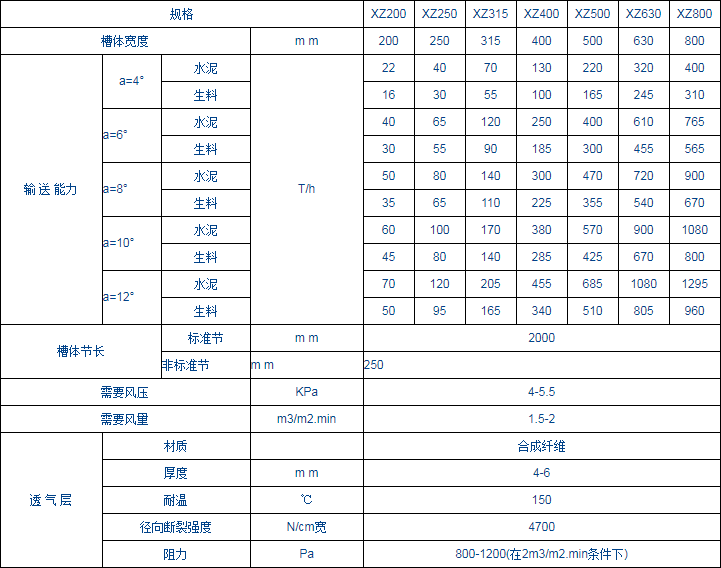

输送能力：输送水泥及生料成品时的输送能力如下表所列：


三、技术参数


代号 a1 b1 e1 f1 m1×R1 n1×R1 n-Φ1
型号 Ⅰ型 Ⅱ型 Ⅰ型Ⅱ型 Ⅰ型Ⅱ型 Ⅰ型Ⅱ型 Ⅰ型Ⅱ型 Ⅰ型Ⅱ型 Ⅰ型Ⅱ型
XZ200 120 200 120 150 256 150 2×86 4×63 2X35 4X52 2×86 3×66 8－Φ14.514－Φ12
XZ250 150 250 150 200 240 330 3×70 4×70 3×70 3×83 3×70 3×83 12－Φ14.5 14－Φ12
XZ315 150 250 240330 240330 3×70 4×75 3×70 4×75 3×70 4×75 12－Φ14.5 16－Φ12
XZ400 150 315 240 395 240395 3×70 5×73 3×70 5×73 3×70 5×73 12－Φ14.5 20－Φ12
XZ500 200 400 290 480 290 480 3×88 7×79 3×88 6×75 3×88 6×75 12－Φ14.5 24－Φ12
XZ630 200 500 290 580 290 580 3×88 6×75 3×88 7×79 3×88 7×79 12－Φ14.5 28－Φ12
代号 a2 b2 e2 f2 m2×R2 n2×R2 N - Φ3 d1 d2 d3 n-Φ2d4 d5d6 n- Φ 4
型号 Ⅰ型 Ⅱ型 Ⅰ型Ⅱ型 Ⅰ型Ⅱ型 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型 Ⅰ型 Ⅱ型
XZ200 206 206 286 286 3×82 3×82 14 － Φ12 108152 188 4－Φ12 Φ130Φ160 Φ190 6－ Φ12
XZ250 256 256 336 3364×75 4×75 16 － Φ12 108 152 188 4－Φ12 Φ135 Φ170 Φ205 6－ Φ12
XZ315 321 321 401 401 5×73 5×73 20 － Φ12 260 225 260 6－Φ12Φ190 Φ225Φ260 8－ Φ12
XZ400 406 406 486 486 6×75 6×75 24－Φ12 315 280 315 8－Φ12Φ245Φ280Φ315 8－Φ12
XZ500 506 506 586 586 7×79 7×79 28－Φ12 340 305 340 8－Φ12 Φ270 Φ305 Φ340 8－Φ12
XZ630 638 638 738 738 8×86 8×86 32－Φ12 405370405 12－Φ12 Φ355 Φ395Φ435 12－Φ12
